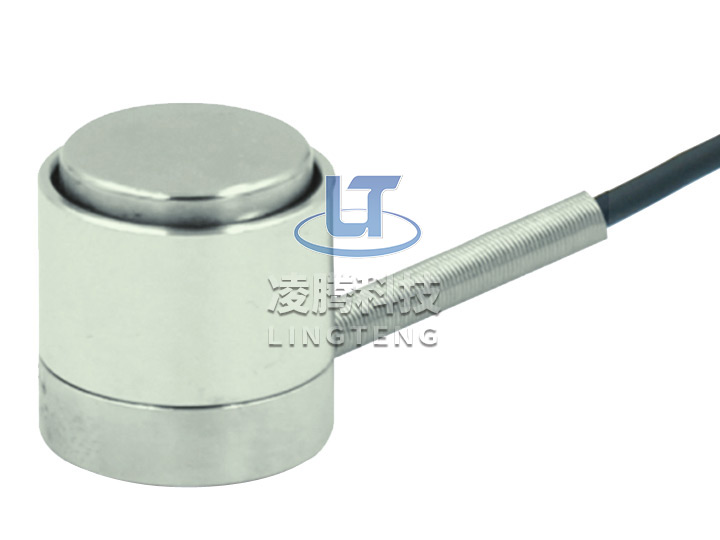

TK132柱型传感器
量程：10/20/50/75/100/150kN
本体材质：不锈钢
综合精度：0.3%
电缆长度：3m
|

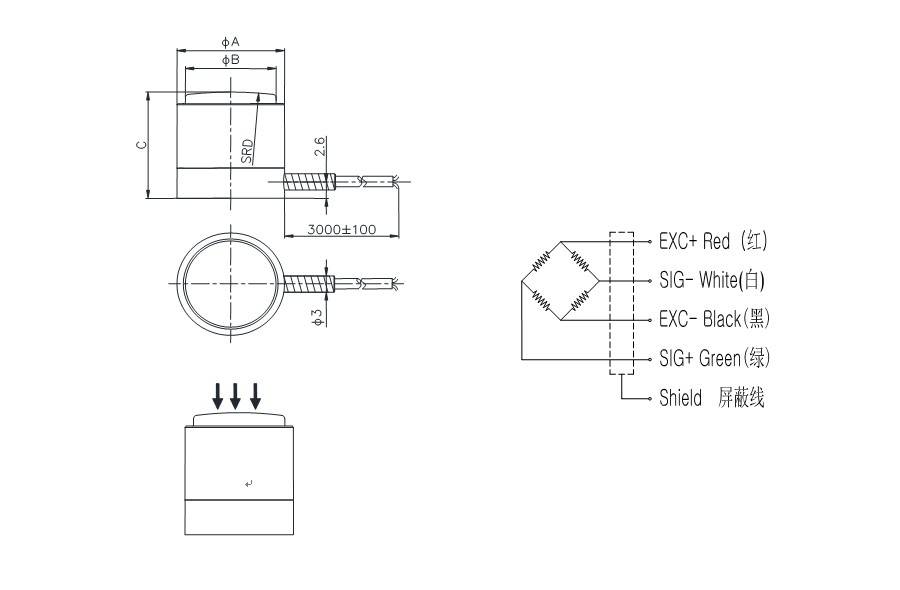

Capacity（kN） |
A |
B |
C |
D |
|
10、20 |
15.9 |
13.4 |
16.5 |
100 |
|
50、75 |
22.4 |
20.4 |
22.4 |
100 |
|
100、150 |
31.8 |
28.9 |
28.7 |
125 |
|
参数 |
Specifications |
技术指标/Technique |
|
额定容量 |
Capacity |
10,20,50,75,100,150kN |
|
输出灵敏度 |
Rated output |
2.0±10%mV/V |
|
综合精度 |
Combined Error |
0.5%F.S |
|
零点输出 |
Zero balance |
±0.05 mV/V |
|
非线性 |
Non-linearity |
0.50%F.S. |
|
滞后 |
Hysteresis |
0.20%F.S. |
|
重复性 |
Repeatability |
0.20%F.S. |
|
蠕变（30min） |
Creep(30min) |
0.20%F.S. |
|
温度灵敏度漂移 |
Temp.effect on output |
0.05%F.S./10℃ |
|
零点温度漂移 |
Temp.effect on zero |
0.05%F.S./10℃ |
|
输入电阻 |
Input impedance |
700±10Ω |
|
输出电阻 |
Output impedance |
700±10Ω |
|
绝缘电阻 |
Insulation |
≥5000MΩ/100VDC |
|
激励电压 |
Recommended excitation |
5~15V |
|
工作温度范围 |
Operation temp range |
-20~80℃ |
|
安全超载 |
Safe overload |
200%F.S. |
|
电缆线尺寸 |
Cable size |
Φ2 /Φ3×4000mm |
|
材料 |
Material |
Stainless Steel（不锈钢） |
|
防护等级 |
IP Class |
IP66 |
